MONTAGGIO DEL TUBO
ISTRUZIONI DI MONTAGGIO

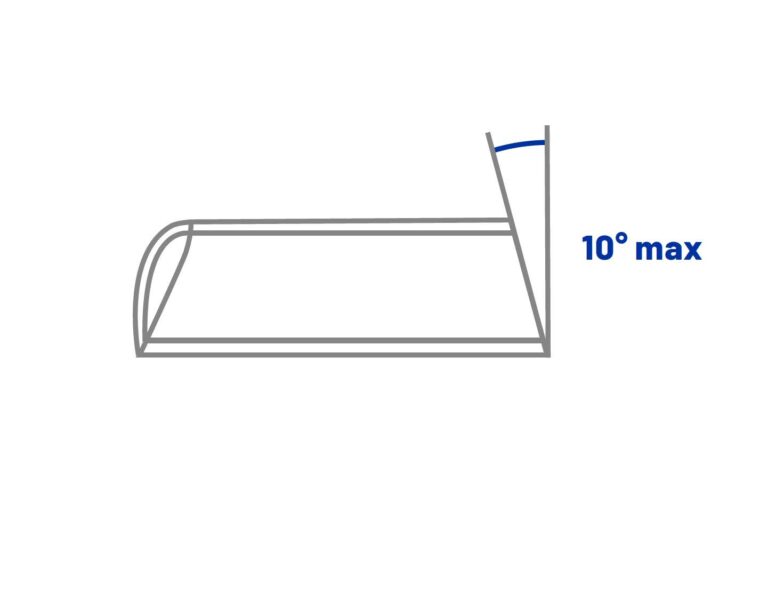

Il tubo deve essere tagliato con una taglierina effettuando un taglio netto. E’ tollerato uno scostamento max di 10°. L’estremità del tubo deve essere libera da marcature, adesivi, ecc.

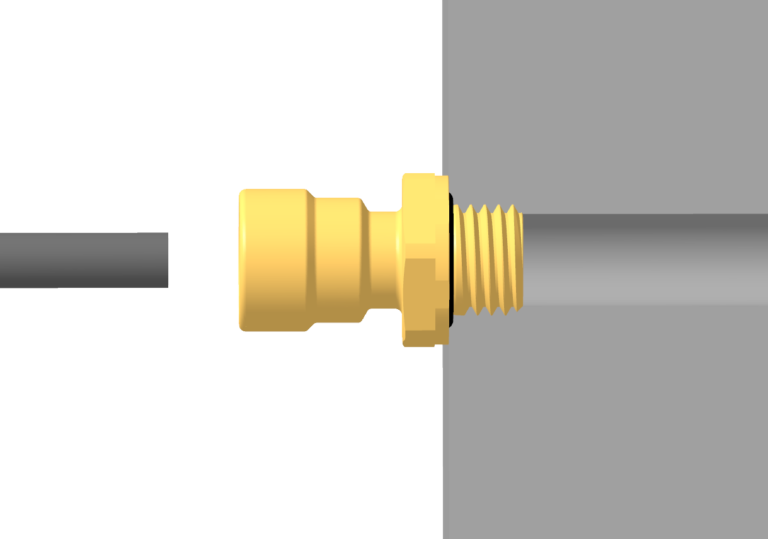

L’innesto del tubo nel raccordo avviene manualmente e senza alcun utensile. L’operazione d’innesto è semplice ed immediata.
Cosa avviene al tubo all’interno del raccordo durante l’innest:
- 1. Supera l’oring parapolvere
- 2. Supera il segmento in ottone per la tenuta meccanica
- 3. Supera l’oring di tenuta pneumatica e fa scattare il meccanismo acustico di fine corsa al fondo del raccordo
Per un’ulteriore verifica di montaggio completato, tirare manualmente il tubo per serrare la tenuta meccanica. A discrezione del Cliente.
Per un’ulteriore verifica di montaggio completato, tirare manualmente il tubo per serrare la tenuta meccanica. A discrezione del Cliente.
> La forza d’innesto massima di ogni raccordo è indica-ta nella Tabella 3. I valori medi sono i 2/3 dei valori massimi.
A discrezione del Cliente, è possibile marcare i tubi per un ulteriore controllo visivo dell’innesto. La lunghezza d’innesto è indicata nella Tabella 3. Qualora il tubo non sia stato innestato correttamente, superando solamente la tenuta meccanica (Fase 2 sopra), si udirà il sibilo di una modesta perdita d’aria. In taluni casi e secondo la misura, il montaggio del tubo potrà essere completato anche in pressione.
Per collegamenti tra telaio e ponte è consigliabile l’impiego di tubazioni ≤ 12×1,5.
TABELLA 3
| TUBO | LUNGHEZZA DI INNESTO | FORZA DÌNNESTO4 |
|---|---|---|
| 4×1 | 17,2 mm (0,72 in) | 70 N (15,7 lbf) |
| 6×1 | 19,5 mm (0,77 in) | 80 N (18,0 lbf) |
| 8×1 | 20,5 mm (0,81 in) | 90 N (20,2 lbf) |
| 10×1; x1,25; x1,5 | 24 mm (0,94 in) | 100 N (21,5 lbf) |
| 12×1,5 | 25 mm (0,98 in) | 110 N (24,7 lbf) |
| 14×2 | 25 mm (0,98 in) | 120 N (27,0 lbf) |
| 15×1,5 | 27 mm (1,06 in) | 125 N (28,1 lbf) |
| 16×2 | 27 mm (1,06 in) | 130 N (29,2 lbf) |
| 18×2 | 27 mm (1,06 in) | 130 N (29,2 lbf) |
| 1/8” | 19,5 mm | 80 N (18,0 lbf) |
| 3/8” | 23,5 mm | 100 N (21,5 lbf) |
| 1/2″ | 25,5 mm | 110 N (24,7 lbf) |
| 5/8” | 27,5 mm | 130 N (29,2 lbf) |
| 3/4″ | 27,5 mm | 130 N (29,2 lbf) |
4) Il diametro, le tolleranze, l’ovalizzazione del tubo e la qualità del taglio possono influire sulla forza d’innesto.
