USO DELL’UTENSILE DI SGANCIO DEL TUBO

ISTRUZIONI PER LA SOSTITUZIONE

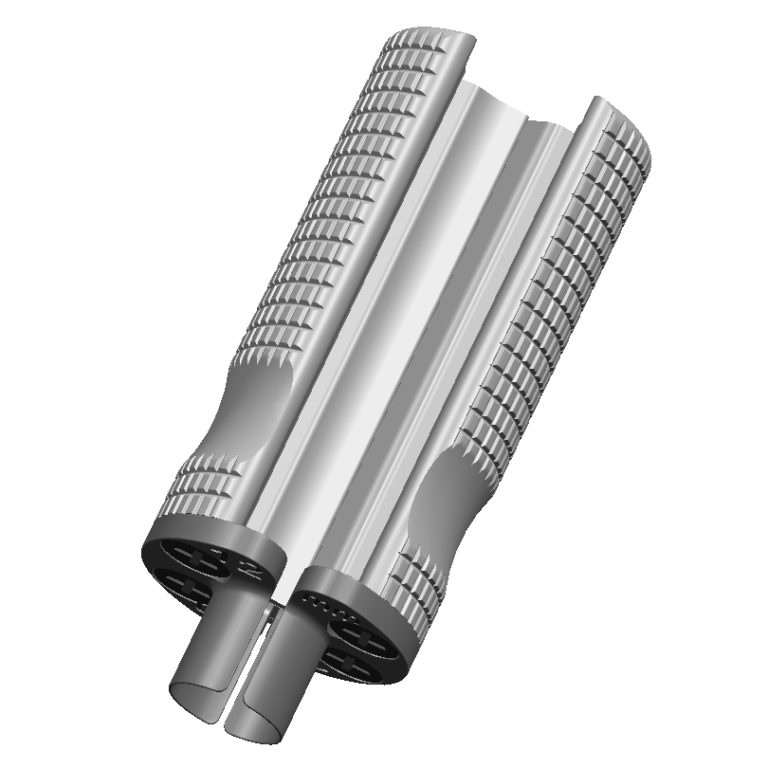

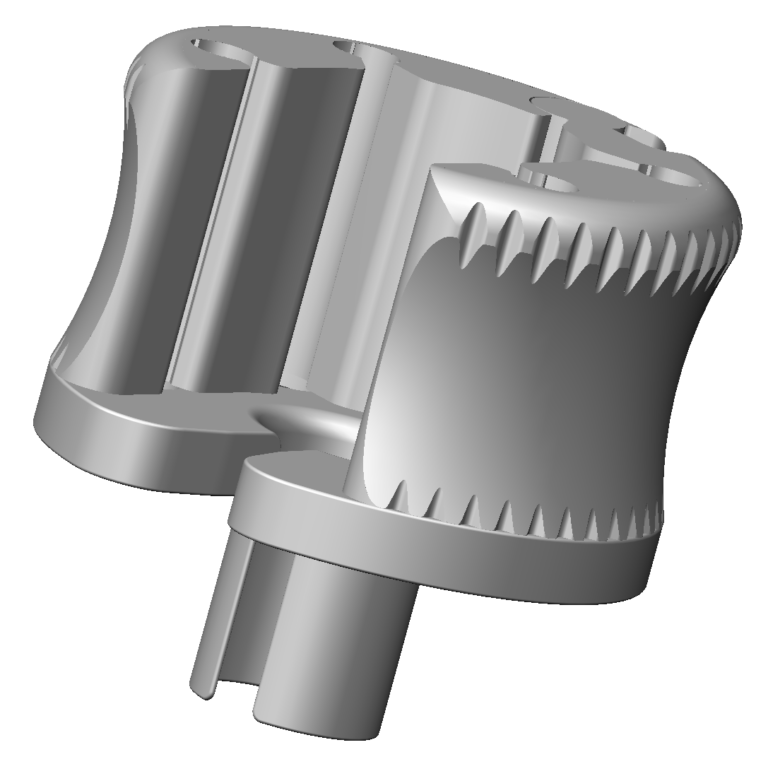

Utilizzare solo strumenti di rilascio originali forniti da KA. Non inserire mai altre parti o apparecchiature nel giunto.

1. Verificare l’integrità dell’utensile. Sostituirlo se danneggiato.

1

2. Ruotandolo, premere il tubo verso il raccordo.

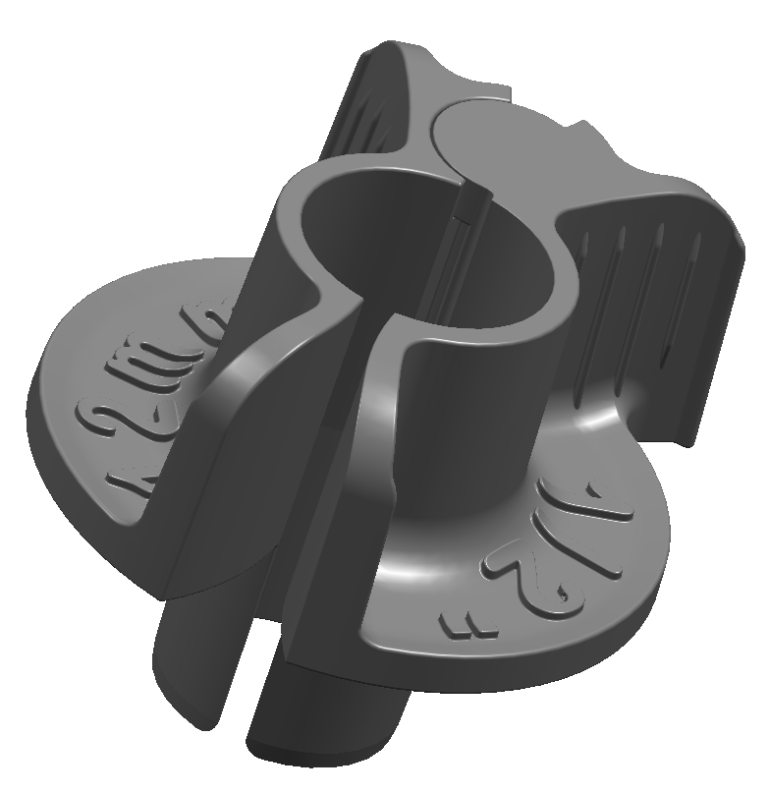

3. Dilatare l’utensile premendo sulle apposite alette.

4. Calzare l’utensile sul tubo (lato sottile verso il raccordo) assicurandosi che esso sia aderente al tubo.

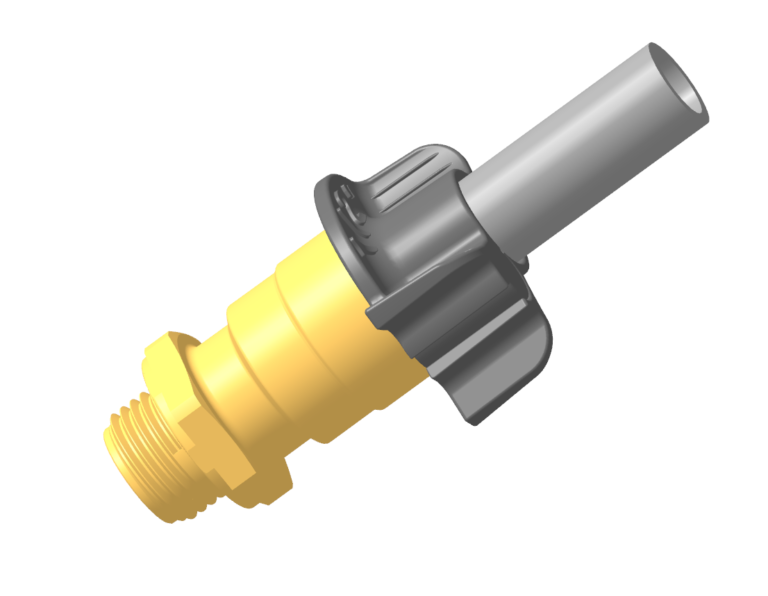

2 / 3 / 4





5. Spingere l’utensile all’interno del raccordo. Non sforzare durante l’inserimento.

6. Può essere usato spray al silicone per facilitare l’operazione.

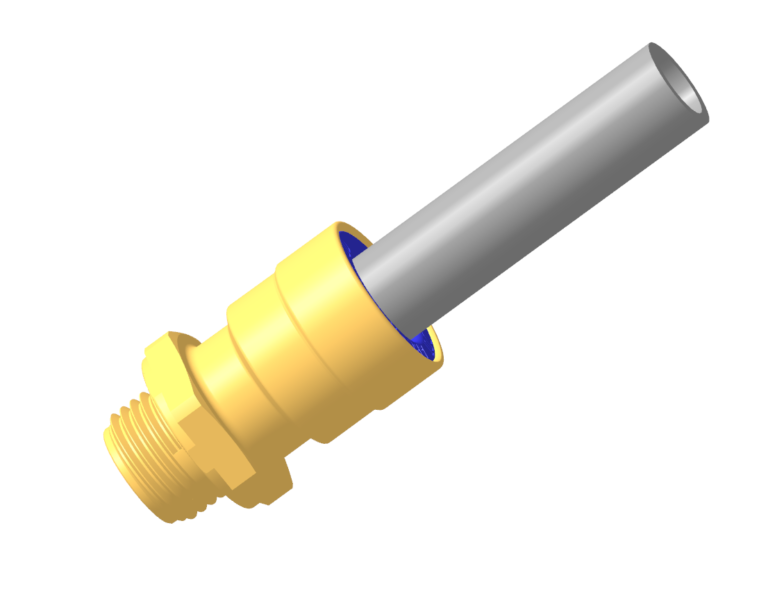

5 / 6

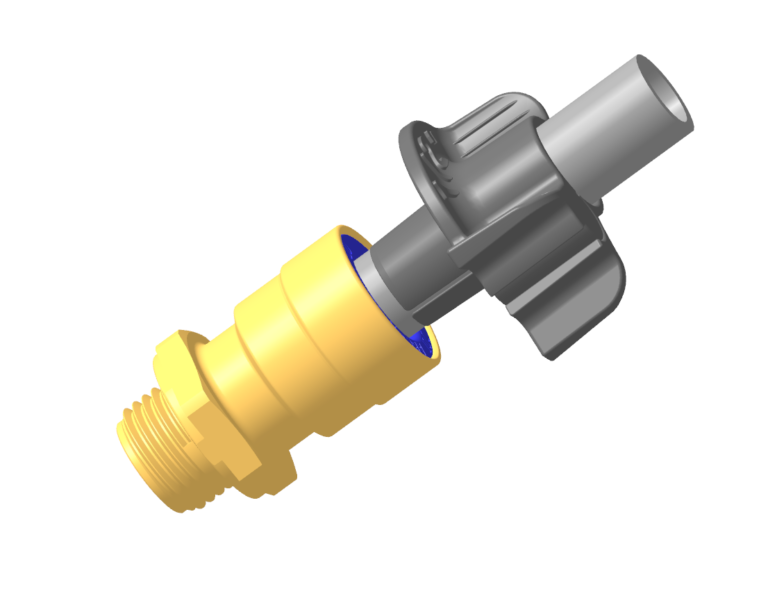

7. Mantenendo premuto l’utensile all’interno del raccordo, estrarre il tubo.

8. Estrarre l’utensile.

7 / 8

9. Prima di reinserire il tubo nel raccordo, verificare che esso sia pulito e non danneggiato. Eventualmente tagliare l’estremità danneggiata.

10. Prima del montaggio del tubo, controllare visivamente che l’imboccatura sia del tubo che del raccordo siano pulite e prive di impurità. Kongsberg Automotive non è responsabile per le conseguenze generate dalla presenza di impurità all’interno dell’impianto pneumatico.

11. Inserire il tubo applicando una leggera rotazione.

12. Effettuare una prova di tenuta in pressione. In caso di perdita d’aria, sostituire il raccordo.

Qualora non sia disponibile l’utensile specifico per lo sgancio del tubo, è possibile svitare il raccordo con il tubo montato. Il raccordo ruoterà sul tubo.
